【巡檢測溫】如何快速進行設備溫度檢測?酷熱季節下的預測性維護



福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+ 酷熱季節溫度巡檢預測性維護Blog Cover

迎戰炎夏 設備狀態瞭如指掌

在企業 MRO 範疇中,要找出電氣和機械應用的潛在風險,溫度往往是最好的入門指標。要在炎熱天氣下在戶外、機房等封閉環境下進行巡檢工作,對負責人員的體力和意志力有很大需求。


而市面上已有一些高科技產品,能夠高效快捷地完成初步檢測工作,減輕人手負擔並同時提高檢測的效率及準繩度。本文會探討一下有甚麼場景是必須進行溫度巡查,相關人員又應該如何應對。


最常見的集電箱

如果你沒有用檢測儀器作詳細檢測的話,你會以為一切運作正常。但是,在紅外熱成像儀的檢測下,你會發現第 124 號線路是出現異常高溫的情況。經過進一步檢查後,發現這是由於接線位鬆動,導致接觸不良,引至連接處的電阻值升高。嚴重時有機會出現跳火和電弧,如果置之不理,情況將會繼續惡化,繼而引發火災。


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,紅外線熱成像儀檢查,集電箱發現線路異常高溫,由電弧產生引起,容易發生火災意外

牆壁插頭案例

檢測儀器再一次實現自己的價值!在紅外測溫儀發現異常之後,技術人員及時發現接口鬆動的問題,將連接收緊後, 相關組件的溫度立即回復正常,危機解除。


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,紅外測溫儀發現牆壁插蘇溫度異常,揭發接口鬆動的問題,連接收緊後,相關組件的溫度回復正常,危機解除

對室內空氣極其重要的 HVAC 系統

室內溫度、濕度、空氣潔淨度以及空氣流通度,會直接影響處所人士的工作表現,尤其是在炎夏寒冬這些極端季節中。這個案例中,在收到了客人反映對空氣流通的不滿之後,相關的技術人員針對這個專為 HVAC 系統供電的電路,進行了初步的溫度排查。


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,室內空氣流通欠佳,針對專為HVAC系統供電的電路,進行溫度排查

技術人員調查後發現,由於斷路器發生故障, 有一條線路沒有為壓縮機提供適量的電能。正常來說,只要更換斷路器就能夠解決問題;但是由於這個電流不平衡的情況已持續過一段時間,已經對壓縮機造成損壞, 所以壓縮機也不得不一併更換了。


雖然是次案例額外使用了不少費用作維護,但對比起這些風險造成的嚴重災難,這已是不幸中之大幸了。


熱水器

這個案例顯示了為熱水器供電的其中一條電路,斷路器明顯過熱,過熱範圍更一直延伸至36 米以外的加熱器。這是因為加熱元件的功能上出現缺陷,導致加熱器無法有效運行,若不是及時發現,就會引發火災。由於導線曾長時間在高溫工作,也需詳細檢查導線絕緣層有否因長期處於高溫而提早老化的現象。


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,熱水器供電斷路器過熱,熱元件功能出現缺陷,加熱器無法有效運行

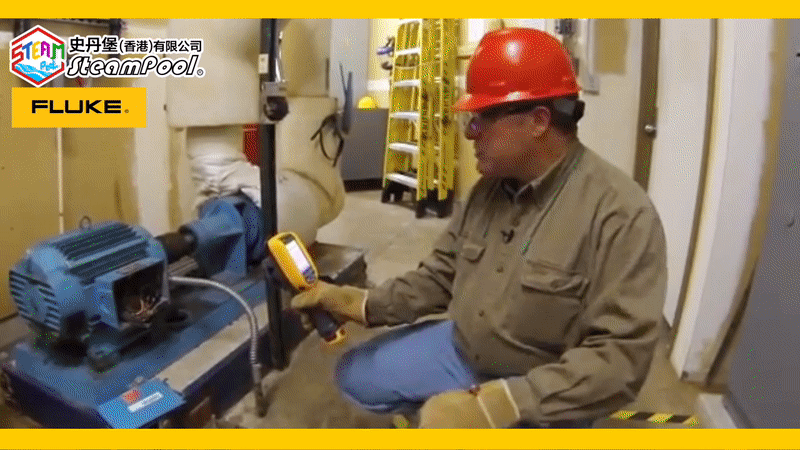

摩打殼體、軸承及轉動裝置

第一件事是查看整個電機和外殼本身,尋找異常熱點或局部熱點,如果電機是正常運行的話,整個外殼熱力就會平均分佈;


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,摩打殼體、軸承及轉動裝置,查看整個電機和外殼的溫度是否平均

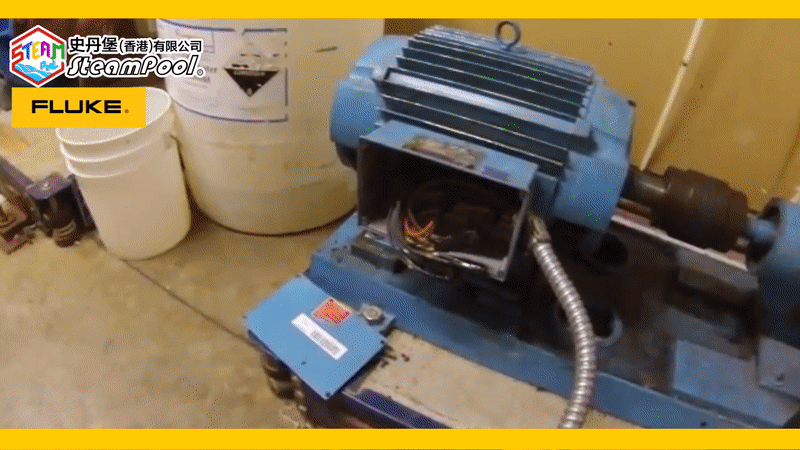

其次是在接線盒中,在掃描高電阻接口期間,如果看到高阻力位,就即是可能出現了接口太鬆或太緊的情況;


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,摩打殼體、軸承及轉動裝置,在接線盒中,掃描高電阻接口時,如看到高阻力位,就即是可能出現了接口太鬆或太緊的情況

至於機械部分,就可以查看電機的軸承、軸端部分;最後就是泵側和泵,要留意有否局部溫度異常的地方,大多數是軸芯偏離不居中或軸承啤令耗損所引至的。


福祿克 FLUKE 62 Max/62 Max+/TiS20+/TiS20+ MAX/TiS55+/TiS75+,摩打殼體、軸承及轉動裝置的機械部分,可查看電機的軸承、軸端部分,以及泵側和泵

企業日常更好地維護設備,一是更能節省能源,二是令機械運行更順暢,壽命更長,企業運作如魚得水。


免接觸式的解決方案

上文提及了企業日常維護的巡查場景,當中不乏一些難以觸及的危險區域。相關人員採用免接觸式的紅外測溫儀進行排查,就可以遠距離地檢測目標位置,減低用家高空墜下、觸電、燙傷等意外風險,短時間內一次巡查發現多個異常情況,事半功倍,將問題連根拔起。

福祿克 FLUKE 62 Max_62 Max+_TiS20+_TiS20+ MAX_TiS55+_TiS75+ 企業日常維護的危險區域,相關人員可採用免接觸式的紅外測溫儀進行排查,或以紅外熱成像儀將紅外輻射的溫差轉換成影像

如果想更具體地了解溫度差異的實況,引進紅外熱成像儀就能夠將紅外輻射的溫差轉換成影像,成為一個清晰指南,協助團隊後續的內部溝通,有效地進行常規的預測性維護。



FLUKE 62 MAX+/FLUKE 62 MAX

紅外測溫儀 Infrared Thermometer


技術指標

溫度量程:-30°C~650°C (-22°F~1202°F) [Fluke 62 MAX+]

溫度量程:-30 °C 至 500 °C (-22 °F 至 932 °F) [Fluke 62 MAX]

準確度:讀數 ± 1.0 °C 或 ± 1.0%,取較大值 [Fluke 62 MAX+]

準確度:讀數 ± 1.5 °C 或 ± 1.5%,取較大值 [Fluke 62 MAX]

-10°C~0°C:±2.0

-30°C~-10°C:±3.0

響應時間(95%):< 500ms (95%讀數)

光譜響應:8 至 14 μm

發射率:0.10 ~ 1.00

光學分辨率:12:1 (在能量為 90% 時計算所得) [Fluke 62 MAX+]

光學分辨率:10:1 (在能量為 90% 時計算所得) [Fluke 62 MAX]

顯示分辨率:0.1°C (0.2°F)

讀數可重覆性:±0.5% 或 <±0.5°C (1°F),取較大值 [Fluke 62 MAX+]

讀數可重覆性:±0.8% 或 <±1.0 °C (2°F),取較大值 [Fluke 62 MAX]

電源:AA 電池

電池續航力:開啟激光和背光時為 8 小時 [Fluke 62 MAX+]

電池續航力:開啟激光和背光時為 10 小時 [Fluke 62 MAX]


物理技術指標

重量:255 克 (8.99oz)

尺寸:175 x 85 x 75mm (6.88 x 3.34 x 2.95 in)

工作溫度:0 °C 至 50 °C (32 °F 至 122 °F)

存放溫度:-20 °C 至 60 °C (-4 °F 至 140 °F),無電池

工作濕度:10% 至 90% RH,無凝結,30 °C (86 °F)

工作海拔:平均海拔 2000 m

存放海拔:平均海拔 12000 m

IP 防護等級:根據 IEC 60529,防護等級為 IP 54

跌落測試:3 米

振動與沖擊:IEC 68-2-6 2.5 g, 10 至 200 Hz, IEC 68-2-27, 50 g, 11 ms

電磁順從性:IEC 61326-1:便攜式電磁設備

安全:IEC 61010-1:污染等級 2

IEC 60825-1:2級

FLUKE TiS20+ / TiS20+ MAX / TiS55+ / TiS75+

熱成像儀 Thermal Imaging Camera


主要特點

紅外分辨率:120 x 90 (10,800 像素) [Fluke TiS20+ / TiS20+ MAX]

紅外分辨率:256 x 192 (49,152 像素) [Fluke TiS55+]

紅外分辨率:384 x 288 (110,592 像素) [Fluke TiS75+]


IFOV (空間分辨率):7.6 mRad [Fluke TiS20+ / TiS20+ MAX]

IFOV (空間分辨率):1.91 mRad [Fluke TiS55+]

IFOV (空間分辨率):1.91 mRad [Fluke TiS75+]


視場角:50°H x 38°V [Fluke TiS20+ / TiS20+ MAX]

視場角:28°H x 20°V [Fluke TiS55+]

視場角:42°H x 30°V [Fluke TiS75+]


最小聚焦距離:50cm (20”) [Fluke TiS20+ / TiS20+ MAX]

最小聚焦距離:15cm (6”) [Fluke TiS55+ / TiS75+]


對焦系統:固定焦距 [Fluke TiS20+ / TiS20+ MAX]

對焦系統:固定焦距及手動對焦 [Fluke TiS55+ / TiS75+]


無線連接:可連接至 PC、iPhone® 和 iPad®(iOS 4s 及更新版本),Android™ 4.3 及更新版本,以及 WiFi 和 LAN(如有提供)

兼容 Fluke Connect™ 應用程序:將熱像儀連接到智能手機,會自動拍攝圖像並將圖像上傳到 Fluke Connect™ 應用程序以供保存和共享


資產標記 Asset Tagging:掃描二維碼,Fluke Connect™ 可幫您自動整理和歸檔熱圖像,將圖像分配到資產並創建工作單。在同一位置輕松地比較測量類型,無論是機械、電氣還是紅外圖像


圖像質量

IR-Fusion 紅外可見光融合技術:連續融合,0% 至 100%,為紅外圖像增添可視細節

畫中畫 (PIP):有 [Fluke TiS55+ / TiS75+]

顯示屏:3.5" (8.9 cm 對角線) 觸摸屏320 x 240 LCD [Fluke TiS20+ / TiS20+ MAX]

顯示屏:3.5" (8.9 cm 對角線) 觸摸屏640 x 480 LCD [Fluke TiS55+ / TiS75+]

符合人體工程學的設計:專為單手使用而設計

熱靈敏度 (NETD):60mK [Fluke TiS20+ / TiS20+ MAX]

熱靈敏度 (NETD):40mK [Fluke TiS55+ / TiS75+]

水平和跨度:流暢的自動和手動縮放

手動模式下的快速自動調節:有

內置數碼相機(可見光):5百萬像素

幀頻:9Hz

露點計算:有 [Fluke TiS75+]


數據存儲和圖像捕捉

內存:內置 4GB (約 500 張圖像)

外部存儲器:可支援 32GB micro-SD 卡

圖像捕捉、查看、保存機制:單手圖像捕捉、查看和保存功能

圖像文件格式:非紅外 BMP 或 JPEG 或全紅外 is2

內存查看:有

軟件:Fluke Connect™ 軟件 - 可訪問 Fluke Connect™ 的全面分析和報告軟件

在 PC 上分析和存儲紅外數據: 有

使用 Fluke Connect™ 軟件導出文件格式:is2、BMP、GIF、JPEG、PNG、TIFF

語音附注:通過藍牙耳機配置,最長可錄音 60 秒 [Fluke TiS55+ / TiS75+]

IR-圖片標注系統:可選擇 1 幅額外可見光圖像包含於 IS2 文件中 [TiS55+]

IR-圖片標注系統:最多可選擇 3 幅額外可見光圖像包含於 IS2 文件中 [TiS75+]

文本附注:完成 IS2 捕捉後,用戶可使用屏顯鍵盤輸入注釋。

視頻錄制和格式:標準視頻 和 熱像視頻 is3 [TiS75+]

自動捕捉 (溫度和間隔):有按照用戶可選的時間間隔捕捉 IS2 或 JPEG 文件


電池

電池 (可現場更換、可充電):鋰離子充電電池

電池續航時間:連續 ≥5小時 (不使用 WiFi) [Fluke TiS20+ / TiS20+ MAX]

電池續航時間:連續 ≥3.5小時 (不使用 WiFi) [Fluke TiS55+ / TiS75+]

電池充電時間:2.5 小時內充滿電

電池充電系統:在熱像儀中充電,可選配雙槽電池充電器

電池充電系統:Ti SBC3B 雙槽電池充電器,或在熱像儀中充電 [TiS75+]

交流電工作:通過隨附的通用電源適配器使用交流電工作,該適配器的輸出如下:15VDC,2A


溫度測量
