【鉗錶用法】進階功能及應用!有咩地方你要注意?(Part 2) Clamp Meter


進階鉗錶功能,鉗錶應用,鉗錶技術,Clamp Meter檢測儀器 Part2

技術日新月異 鉗錶功能比你想像的多

上一篇 (Part 1) 提到鉗錶的鉗口大小、電流的屬性、量程和 TRMS,今期續談。


選擇鉗錶主要規格可分為:


5. 檢測起動電流,又名湧浪電流 (Inrush Current)

  • 5.1 這個現象是當電器設備開啟時,電流開始通過該線路的𣊬間峰值電流值。這個湧浪電流往往可高過正常工作電流的十倍。要準確測量此湧浪電流,必須用上帶湧浪電流測量功能的鉗錶先選擇「湧浪電流 Inrush Current」模式,此時鉗錶會在湧浪電流出現時的100毫秒 (ms) 內,進行高速採樣,以計算出該𣊬間的峰值電流。

  • 5.2 有些鉗錶會有「峰值保持 Peak Hold」的功能。這個功能是類似上述的湧浪電流功能,但一般的採樣率不高,未必足夠在短時間內,測量出湧浪電流的峰值。這個峰值保持功能適用在一般改變負載出現時,檢測最大的峰值電流,大部份有峰值保持功能的鉗錶,都會有可選擇顯示「最大值 / 最小值 / 平均值」(Max / Min / Average) 的功能。


Clamp Meter進階鉗錶功能及技術,起動電流、啟動電流、湧浪電流Inrush Current,要測量湧浪電流必須用上帶湧浪電流測量功能的鉗錶,有些鉗錶會帶有峰值保持 Peak Hold功能

6. 長時間記錄功能 (Logging)

如要針對一些較長時間的負載電流測量研究及分析,便需要選擇一台帶記錄功能的鉗錶。此記錄的數據必須有時間戳 (Timestamp) 才有用,同時該鉗錶的實時時鐘需要同步才能有效反映記錄數據出現時的時間值,這點在進行測量數據研究和分析是非常重要的。


Clamp Meter進階鉗錶功能及技術,長時間記錄功能Logging,記錄負載電流測量用於研究及分析,必須有時間戳Timestamp才有用

7. 鉗錶的鉗口除了檢測電流之外,還有其它功能嗎?

  • 7.1 鉗錶的鉗口最基本的設計功能就是用來檢測電流值,但同時在交流電的環境下也能檢查被測量訊號的頻率,以 Hz 為單位。


Clamp Meter進階鉗錶功能及技術,鉗錶亦可測量交流電的環境下的訊號頻率Frequency Hz

  • 7.2 有些鉗錶可以測量占空比 (Duty Cycle / Duty Ratio),又名工作週期,或 Mark-to-Space Ratio;是測量在一個被測訊號的週期 (Cycle) 內,工作週期時間與總週期時間的比例。以 % 為單位,如 20%, 50%, …等等。

  • 常用的環境如「脈衝寛度調制 (Pulse Width Modulation – PWM)」和「可編程邏輯控制器 (Programmable Logic Controller – PLC」。這個測量往往會用示波器 (Oscilloscope) 來進行,但如被測量的訊號並不複雜,也可使用有此功能的鉗錶來進行。


Clamp Meter進階鉗錶功能及技術,占空比Duty Cycle_Duty Ratio、工作週期、Mark-to-Space Ratio,脈衝寛度調制Pulse Width Modulation PWM、可編程邏輯控制器Programmable Logic Controller PLC、示波器Oscilloscope

  • 7.3 Steampool 史丹堡近年引入了一個劃時代的突破產品,是國際知名儀器品牌美國 FLUKE 福祿克的獨家專利 FieldSense™ 技術 – 非接觸式同時檢測電壓和電流的鉗錶


Fluke FieldSense™,史丹堡Steampool引入,Fluke獨家專利Clamp Meter鉗錶技術,非接觸式同時檢測電壓Voltage和電流Current,加強檢測的安全性,提升檢測效率速度,用家前所未有的便利測量體驗

  • 本文一開始已闖述了鉗錶是一個以無損檢測電流的儀器,但如今 FLUKE 已經特破了此技術,把檢測電壓也實現到非接觸式,而不用以傳統方式必須把電壓測試棒接觸到被測的線纜導體上;

  • 大大提升了檢測時的安全性,同時也把檢測的時間縮短,在鉗錶的顯示屏上同時顯示出被測線路當時的電壓值和電流值,對用家帶來前所未有的方便體驗。

  • 由於此功能而引身到該鉗錶可以只透過鉗口而檢測到被測線路的功率 (Power) ,無需另外連接電壓測試棒,檢測時的接駁非常簡單。

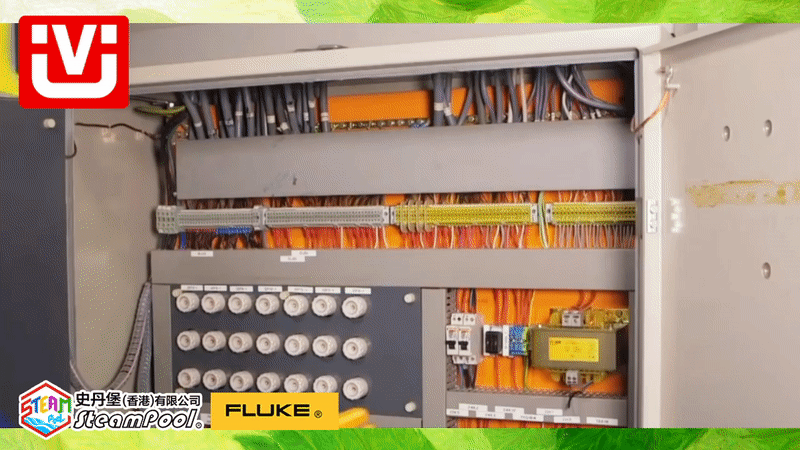

Fluke FieldSense™專利技術,同時測量電壓volts電流amps,示範教學影片

8. 多功能鉗錶 (Multifunction Clamp Meter)

市面上大部份的鉗錶已經附設了有萬用錶 (Multimeter) 的多項檢測功能,如檢測電阻值 (Ω)、電容值 (pF, nF, µF)、溫度等等。在一般的情況下,一隻鉗錶已能應付大部份的檢測環境而不需要另帶一台萬用錶;但緊記,要用到這些額外功能都要接駁附件,如測試棒 (Test Leads) 或熱電偶 (Thermocouple),而並非用鉗口來測量。


Clamp Meter進階鉗錶功能及技術,多功能鉗錶Multifunction Clamp Meter,可檢測電阻值Ω、電容值pF, nF, µF、溫度等等,檢測時有機會須接駁附件如測試棒Test Leads或熱電偶Thermocouple等等

那麼,多功能鉗錶是否可完全取代萬用錶呢?非也。市場上的大部份鉗錶的精度(分辨率)是不及萬用錶的,若要求較精準的測量數據,還是會選擇使用萬用錶的,所以兩者共存而沒有衝突。雖然在功能上有些重疊,但兩者是互補的。在實際的市場上,電工從業員會較常使用鉗錶,而電子從業員會偏向使用萬用錶為主。


9. 安全規格等級認證 安全考量對用家非常重要。在選擇鉗錶時,可留意它符合哪一個安規的設計認證和使用的環境。市場上較安全的鉗錶都符合 IEC 61010:CAT III 1000V / CAT IV 600V 的認證。而市面上一些入門級別的只符合 CAT II 300V,一些不明來歷的貨源(非行貨)甚至沒有符合本地安規標準。大家在選購時必須多加留意,避免購入安全性不足的產品


Clamp Meter進階鉗錶功能及技術,符合IEC 61010:CAT III 1000V/CAT IV 600V是高等級的安全選擇,CAT III,CAT IV,史丹堡供應高安全認證的專業檢測儀器並提供保養支援服務

如各位用家在選購時有任何疑難,可聯繫我司 Steampool 史丹堡的專業團隊
